Abschluss der Beweissicherungsmessungen Dom/Römer

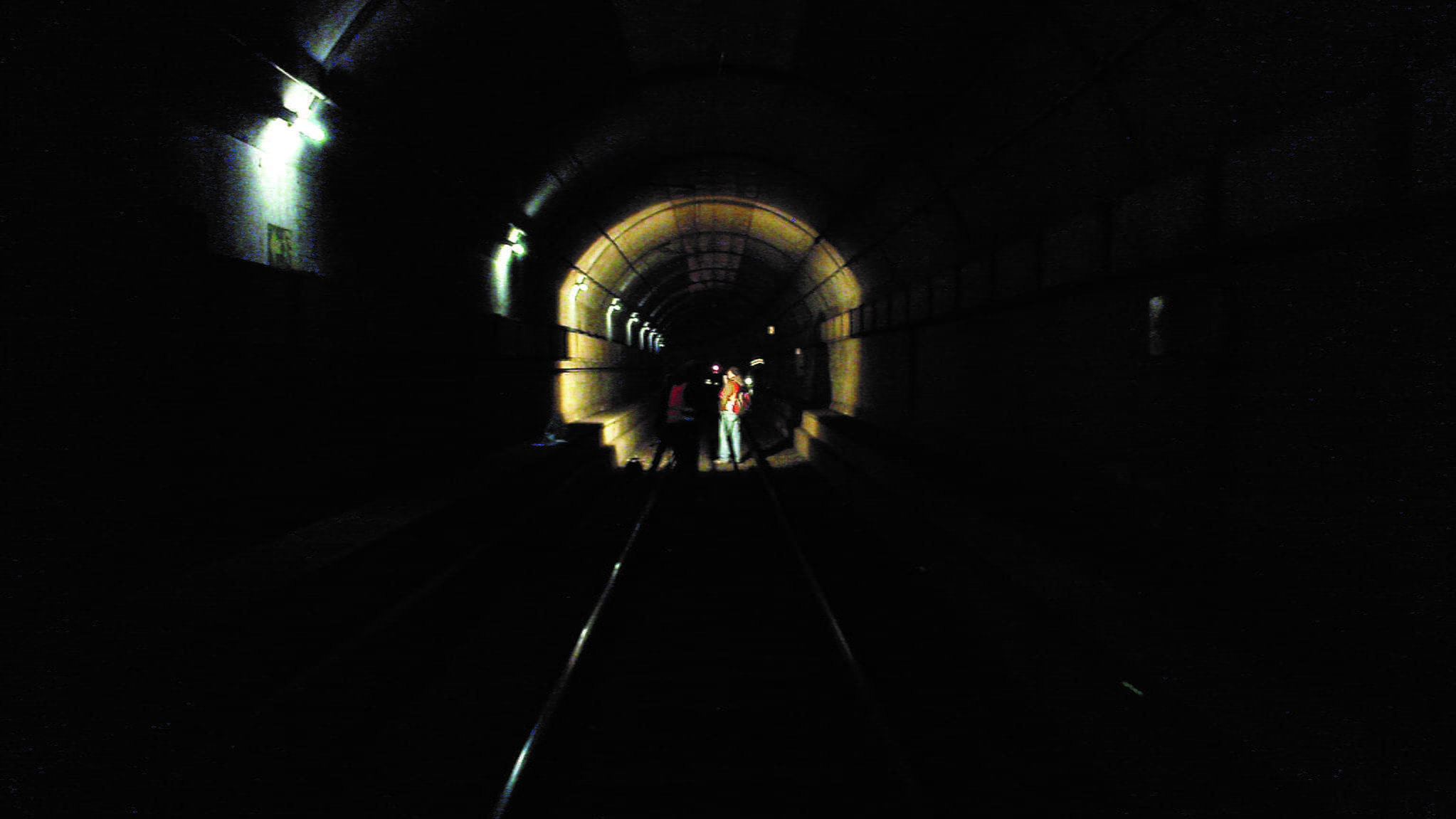

Vermesser bei der Arbeit im U-Bahn-Tunnel unter dem Dom/Römer Areal.
Beweissicherungsmessung im U-Bahn-Tunnel Dom/Römer © Stadt Frankfurt am Main, Foto: Stadtvermessungsamt

Zehn Jahre lang begleiteten die Mitarbeiterinnen und Mitarbeiter des Stadtvermessungsamtes die Umgestaltung des Dom/Römer-Areals. Ihre Arbeit bildete die Grundlage für Planer, Architekten, Restauratoren, Marketingfachleute und Projektplaner.



Im Jahr 2019 fanden zum letzten Mal Überwachungsmessungen in den U-Bahntunneln statt. Durch die Messungen wurde sichergestellt, dass es durch die Baumaßnahmen nicht zu Verschiebungen der Gleise oder gefährlichen Senkungen des Erdreichs kam.

Mögliche Gefahren: Grundwassereinbruch und Gleisverschiebungen

Auf den ersten Blick erscheint uns der Erdboden fest und unbeweglich. Doch durch das Gewicht eines tonnenschweren Gebäudes wie dem Technischen Rathaus senkt sich der Erdboden. Der Abriss des Gebäudes bedeutet eine Entlastung, wodurch sich der Boden hebt, bis er sich durch die neue Bebauung wieder etwas senkt. Zwar handelt es sich um minimale Veränderungen, die man jedoch bei einem solch großen Projekt beobachten muss, denn durch die Bewegungen der Erde kann es zum Eindringen von Grundwasser kommen. Im schlimmsten Fall hätte es, wie im tragischen Fall des Stadtarchivs in Köln im März 2009, zu einem Einbruch des Areals kommen können. Um ein solches Szenario zu vermeiden, wurden die Bewegungen des Erdbodens überwacht und enge Grenzwerte bestimmt, die glücklicherweise nie übertreten wurden.



Der Erdboden im Bereich der Altstadt ist jedoch nicht nur bebaut, unter der Erdoberfläche befinden sich ein Parkhaus und darunter die U-Bahn. Besondere Aufmerksamkeit galt daher den U-Bahn-Gleisen. Wären bei den Messungen geringe Verschiebungen festgestellt worden, hätte die VGF aus Sicherheitsgründen die Strecke gesperrt. Um den Betrieb nicht zu stören, fanden die Messungen nachts in der betriebsfreien Zeit zwischen 01:15 und 03:45 Uhr statt. Die Sicherheit vor außerplanmäßig fahrenden U-Bahnen wurde durch Mitarbeiterinnen und Mitarbeiter der VGF sichergestellt, die mit einem Signalhorn vor Gefahren warnten.



Ein kleiner, silberfarbener Bolzen, der in einer der Säulen an der Konstablerwache angebracht ist.
Vergleichbare Höhenbolzen finden sich auch an anderen Stationen z.B. an der Konstablerwache. © Stadt Frankfurt am Main, Foto: Stadtvermessungsamt
Um die Bewegungen des Erdbodens beobachten zu können, werden Höhenbolzen an strategisch ausgewählten Stellen wie Dehnungsfugen von Tunnelsegmenten und Stützen eingebracht. Insgesamt wurden 370 Höhenbolzen im Bereich der Baustelle, im Parkhaus sowie 319 weitere Höhenbolzen auf den Bahnsteigen und in den Tunnelröhren bei jeder Messung kontrolliert. Die erste Messung, die sogenannte „Nullmessung“, ging von einem Höhenfestpunkt an der Sachsenhäuser Warte aus und fand im Oktober 2009 statt. Sie liefert neutrale Messwerte, mit denen die Messwerte jeder neuen Messung abgeglichen werden. Achtundachtzig weitere Messungen folgten. Dabei wurde während des Abrisses und der Neubebauung in engen zeitlichen Abständen gemessen. nach Abschluss der Bauarbeiten erfolgen Kontrollmessungen mit immer größeren zeitlichen Abständen.



Die 370 oberirdischen- und Tiefgaragen-Höhenbolzen wurden im Vorfeld der „Nachtmessung“ kontrolliert, und das Gesamtergebnis aus Nachtmessung und oberirdischer Messung wurde direkt im Anschluss noch in der Nacht ausgewertet und an die bauaufsichtlichen und geotechnischen Prüfingenieuren versendet.
